Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Bảng điều khiển màn hình LCD TFT | Kích cỡ: | 27 inch |
|---|---|---|---|
| Loại: | TFT | Tỷ lệ khung hình (W: H): | 16: 9 |
| Cung cấp điện áp: | 12.0V (Loại) | Tốc độ làm tươi: | 60Hz |
| Điểm nổi bật: | Bảng điều khiển cảm ứng TFT 3840x2160,Bảng điều khiển màn hình TFT LCD 4 làn,Bảng điều khiển cảm ứng TFT 800 Cd |
||
Mô tả chung
CJG270zan01.0 là sản phẩm mô-đun LCD A-SI TFT-LCD 27,0 inch được ra mắt bởi CJTOUCH.Nó được trang bị đèn nền WLED, bao gồm cả đèn nền LED lái xe, không cảm ứng.Nhiệt độ hoạt động là 0 ~ 40 ° C, nhiệt độ bảo quản -20 ~ 50 ° C và khả năng chống rung 1,5g (14,7m / s²).Thư viện màn hình tính năng tiêu biểu của nó được tóm tắt như: gambit màu rộng, DCI-P3, sRGB, độ sáng cao, đèn nền LED trắng, bao gồm trình điều khiển LED, thiết bị đầu cuối lật, thang màu xám 10 bit, bề mặt sương mù.Dựa trên thư viện màn hình tính năng của nó, mô hình này được khuyến nghị cho hình ảnh công nghiệp, y tế, làm nổi bật ngoài trời.Theo thông tin mà thư viện màn hình có được, sản phẩm này được sản xuất hàng loạt vào quý 1 năm 2017, tình trạng sản xuất hiện tại là sản xuất hàng loạt.Hiện tại, mô hình này có 11 thông tin giao ngay và 26 thông tin nhà cung cấp trên cơ sở dữ liệu màn hình, đây là mô hình chính của thị trường cơ sở dữ liệu màn hình.Thư viện màn hình lần đầu tiên thiết lập các thông số cho mô hình này vào ngày 08 tháng 11 năm 2016 và cập nhật thông số lần cuối vào ngày 13 tháng 3 năm 2021. Là một AHVA, màn hình luôn đen, sản phẩm mô-đun LCD truyền động, CJG270ZAN01.0 có thể cung cấp 800 CD / m² Độ sáng màn hình hiển thị Độ tương phản truyền 1000: 1 và Góc xem 89/89/89/89 (Kiểu) (CR≥10) (trái / phải / lên / xuống), Góc xem tốt nhất là chế độ xem đầy đủ, thời gian phản hồi của nó là 16/25 (Typ./Max.)(Tr+Td) ms.Do tín hiệu thang độ xám 8-bit + Hi-FRC cho mỗi pixel, sản phẩm có thể hiển thị màu 1,07B và độ bão hòa màu là 94% (NTSC).Đối với đèn nền, sản phẩm này sử dụng nguồn sáng WLED bên cạnh với tuổi thọ 30K giờ, bao gồm cả trình điều khiển LED.CJG270zan01.0 sử dụng giao diện tín hiệu eDP (2 CH, 4 Làn), tổng cộng 51 chân, thông qua kết nối đầu cuối, điện áp màn hình lái xe là 12.0V (Typ.).Tốc độ làm tươi dọc điển hình Fv của nó là 60Hz.
Sự chỉ rõ
| Tên Model | CJG270ZAN01.0 |
| Kích thước màn hình | 27.0 inch |
| Loại màn hình | LCM, a-Si TFT-LCD |
| Số pixel | 3840 (RGB) × 2160, UHD |
| Sự sắp xếp | Sọc dọc RGB |
| Khu vực hoạt động (mm) | 596,16 (W) × 335,14 (H) mm |
| Đường viền (mm) | 630 (W) × 368,2 (H) × 23,4 (D) mm |
| Vùng bezel (mm) | 602,0 (W) × 340,4 (H) mm |
| Sự đối đãi | Chống chói |
| Độ chói | 800 cd / m² (Typ.), Ánh sáng mặt trời có thể đọc được |
| Độ tương phản | 1000: 1 (Kiểu chữ) (TM) |
| Góc nhìn | 89/89/89/89 (Kiểu chữ) (CR≥10) Trái / Phải / Lên / Xuống |
| Phản ứng | 7/5 (Loại) (Tr / Td) mili giây |
| Xem tốt tại | Đối diện |
| Chế độ làm việc | AMVA, Thông thường màu đen, Truyền |
| Độ đậm của màu | 1,07B 90% (CIE1931) |
| Đèn nền | WLED, 30K giờ, với trình điều khiển LED |
| Khối lượng tịnh | 3,40kg (Loại) |
| Được dùng cho |
Độ sáng cao ngoài trời, Hình ảnh y tế, Ứng dụng công nghiệp |
| Tối đaXếp hạng |
Nhiệt độ lưu trữ: -20 ~ 50 ° C Nhiệt độ hoạt động: 0 ~ 40 ° C |
| Loại giao diện | eDP (2 ch, 4 làn), 51 chân, Đầu nối |
| Màn hình cảm ứng | Không có |
| Tuân thủ RoHS | Tuân thủ RoHS |
| Bưu kiện |
5 chiếc / hộp Trọng lượng: 20 Kgs Kích thước: 730x265x470 mm (LxWxH) |
Thông số kỹ thuật công suất đầu vào được liệt kê như sau:
| Biểu tượng | Sự miêu tả | Min | Kiểu chữ. | Max | Bài học | Các điều kiện |
| VDD | Ổ đĩa logic / LCD Vôn |
4,5 | 5.0 | 5.5 | V | ± 10% |
| IDD1 | Đầu vào hiện tại | - | 1.18 | TBD | MỘT | VDD = 5.0V, Tất cả mẫu màu trắng ở 60 Hz |
| - | 1,37 | TBD | MỘT | VDD = 5.0V, Tất cả mẫu màu trắng ở 75 Hz | ||
| PDD1 | VDD Power | - | 5,94 | TBD | W | VDD = 5.0V, Tất cả mẫu màu trắng ở 60 Hz |
| - | 6,84 | TBD | W | VDD = 5.0V, Tất cả mẫu màu trắng ở 75 Hz | ||
| Tôi vội vàng | Inrush hiện tại | - | - | TBD | MỘT | Lưu ý 1 |
| VDDrp | Logic / LCD được phép Ổ đĩa điện áp Ripple |
- | - | TBD | mV | VDD = 5.0V, Tất cả mẫu màu trắng ở 75 Hz |
Mô-đun màn hình LCD TFT
| Tên / Chỉ định trình kết nối | Đầu nối giao diện / Thẻ giao diện |
| nhà chế tạo | STM P-TWO |
| Nhập số bộ phận |
MSCKT2407P30HB AL230F-A0G1D-P |
| Số phần nhà ở giao phối | FI-X30HL (Loại đã khóa) |

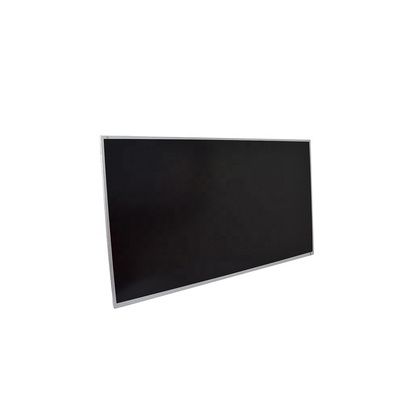

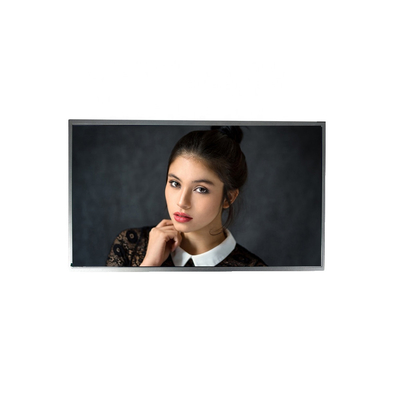

Hình ảnh chi tiết
