Thông tin chi tiết sản phẩm:
|
| Góc nhìn: | 89/89/89/89 (Loại) (CR≥10) | Kích cỡ: | 18,5 inch |
|---|---|---|---|
| Thời gian trả lời: | 9 (Typ.) (G đến G) ms | Sự tương phản: | 3000: 1 (Kiểu chữ) |
| Loại giao diện: | 30 chân LVDS (1 ch, 8-bit) | Cung cấp điện áp: | 5.0V (Kiểu chữ) |
| Điểm nổi bật: | Bảng điều khiển IPS LCD 30 chân,Bảng điều khiển IPS LCD LVDS,Màn hình IPS LCD 1366 * 768 |
||
TỔNG QUAT

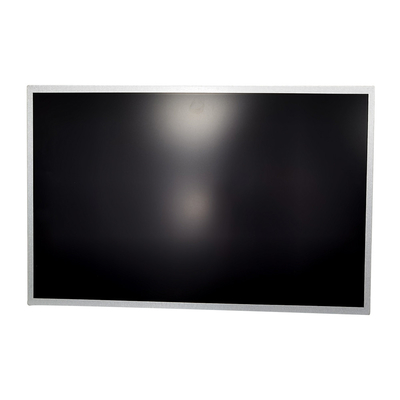

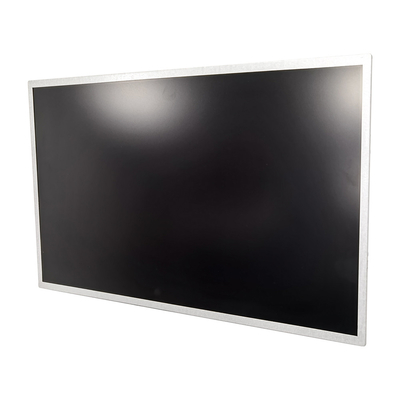

CJV185BJ1-LE1 là mô-đun Màn hình tinh thể lỏng TFT 18,5 ”với bộ đèn nền WLED và 30 chân 1ch-LVDS
giao diện.Mô-đun này hỗ trợ định dạng HDTV 1366 x 768 và có thể hiển thị lên đến 16,7M (8 bit) màu.Các
mô-đun chuyển đổi cho Đèn nền không được tích hợp sẵn.
TÍNH NĂNG, ĐẶC ĐIỂM
?Độ sáng cao (250 nits)
?Tỷ lệ tương phản cao (3000? 1)
?Thời gian phản hồi nhanh (Xám đến xám trung bình 9,0 ms)
?Độ bão hòa màu cao (NTSC 72%)
?Độ phân giải HDTV (1366 x 768 pixel), định dạng HDTV thực
?Chế độ chỉ DE (Bật dữ liệu)
?Giao diện LVDS (Tín hiệu vi sai điện áp thấp)
?Thời gian phản hồi được tối ưu hóa cho tốc độ khung hình 60 Hz
?Góc nhìn siêu rộng: Công nghệ Super MVA
?Tuân thủ RoHS.
THÔNG SỐ KỸ THUẬT CHUNG
|
Mục |
Sự chỉ rõ |
Bài học |
|
Khu vực hoạt động |
409,8 (H) x 230,4 (V) |
mm |
|
Mở bezel |
413,4 (H) x 234,0 (V) |
mm |
|
Yếu tố trình điều khiển |
ma trận hoạt động a-si TFT |
|
|
Số pixel |
1366x RGBx 768 |
pixel |
|
Pixel Pitch (Pixel phụ) |
0,1 (H) x 0,3 (V) |
mm |
|
Sắp xếp pixel |
Sọc dọc RGB |
|
|
Sự tiêu thụ năng lượng |
14,89W (Tối đa) [Ô 4,89W (Tối đa) + BLU 10,00W (ax.) |
Watt |
|
Màu sắc hiển thị |
16,7 triệu |
màu sắc |
|
Chế độ hoạt động hiển thị |
Chế độ truyền / Thông thường màu đen |
|
|
Xử lý bề mặt |
Lớp phủ chống lóa (Haze 1,0%), Lớp phủ cứng (3H) |
THÔNG SỐ KỸ THUẬT CƠ
| Mục | Tối thiểu. | Kiểu chữ. | Tối đa | Bài học | |
| Kích thước mô-đun | Ngang (H) | 429,87 | 430.37 | 430,87 | mm |
| Dọc (V) | 254,1 | 254,6 | 255.1 | mm | |
| Chiều sâu (D) | 9.5 | 10,5 | 11,5 | mm | |
| Trọng lượng | 1170 | 1230 | 1290 | g | |
ĐÁNH GIÁ TUYỆT ĐỐI VỀ MÔI TRƯỜNG
| Mục | Biểu tượng | Giá trị | Bài học | |
| Tối thiểu. | Tối đa | |||
| Nhiệt độ bảo quản | TST | -20 | 60 | C |
| Nhiệt độ môi trường xung quanh perating | ĐỨNG ĐẦU | 0 | 50 | máy tính |
| Sốc (Không vận hành) | SNOP | 50 | G | |
| Rung (Không vận hành) | VNOP | 1 | G | |
Lưu ý (1) Phạm vi nhiệt độ và độ ẩm tương đối được thể hiện trong hình bên dưới.
(a) Tối đa 90% RH(Ta? 40ºC).
(b) Nhiệt độ bầu ướt tối đa phải là 39 ºC.(Ta> 40 ºC).
(c) Không ngưng tụ.
Lưu ý (2) Nhiệt độ hoạt động tối đa dựa trên điều kiện thử nghiệm là nhiệt độ bề mặt của
diện tích hiển thị nhỏ hơn hoặc bằng 65 ºC với riêng mô-đun LCD trong buồng được kiểm soát nhiệt độ.
Quản lý nhiệt nên được xem xét trong thiết kế sản phẩm cuối cùng để ngăn ngừa nhiệt độ bề mặt
của khu vực hiển thị từ hơn 65 ºC.Phạm vi nhiệt độ hoạt động có thể suy giảm trong trường hợp
quản lý nhiệt không phù hợp trong thiết kế sản phẩm cuối cùng.
Lưu ý (3) 11 ms, nửa sóng sin, 1 lần cho ± X, ± Y, ± Z.
Lưu ý (4) 10 ~ 200 Hz, 30 phút, 1 lần mỗi X, Y, Z.
Lưu ý (5) Khi thử nghiệm Rung và Sốc, vật cố định giữ mô-đun phải đủ cứng và cứng để
mô-đun sẽ không bị xoắn hoặc uốn cong bởi vật cố định.
Thiết lập đo lường:
Mô-đun LCD phải được ổn định ở nhiệt độ nhất định trong 1 giờ để tránh đột ngột
thay đổi nhiệt độ trong quá trình đo.Để ổn định độ chói, phép đo
nên thực hiện sau khi chiếu đèn nền 1 giờ trong phòng không có gió.
