Thông tin chi tiết sản phẩm:
|
| Kích thước màn hình: | 21,5 " | Góc nhìn: | 89/89/89/89 (Loại) (CR≥10) |
|---|---|---|---|
| Tốc độ làm tươi: | 60Hz | Hệ thống báo hiệu: | LVDS (2 ch, 8-bit), thiết bị đầu cuối, 30 chân |
| Điện áp đầu vào danh nghĩa: | Điện áp đầu vào danh nghĩa | Loại đèn nền: | 15S4P WLED, 30K giờ |
| Điểm nổi bật: | Bảng điều khiển LCD TFT 250 Nit,Bảng điều khiển LCD TFT 21,5 inch |
||
Mô tả chung

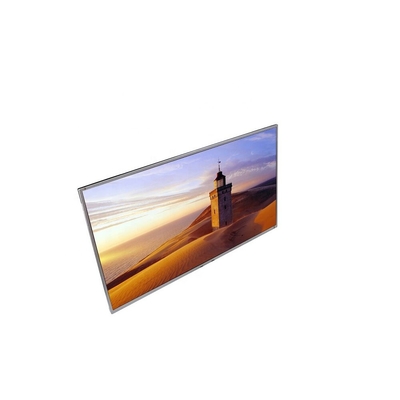

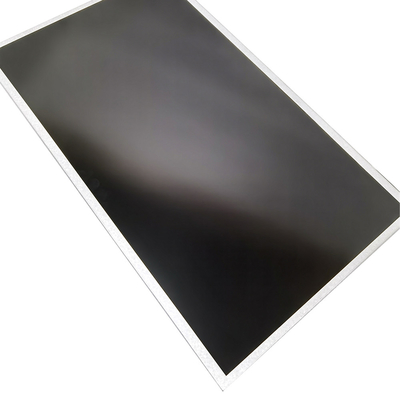

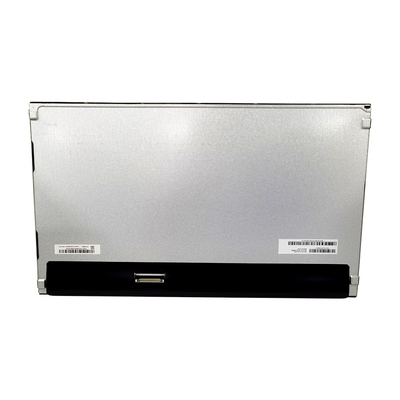

Thông số kỹ thuật này áp dụng cho Mô-đun TFT-LCD màu a-Si rộng 21,5 inch T215HVN01.1.
Màn hình hỗ trợ định dạng màn hình Full HD - 1920 (H) x 1080 (V) và 16,7M màu (8 bit RGB
đầu vào dữ liệu).Giao diện đầu vào là LVDS kênh đôi và mô-đun này không chứa trình điều khiển
bảng cho đèn nền.
THÔNG SỐ KỸ THUẬT
| MẶT HÀNG | Bài học | THÔNG SỐ KỸ THUẬT |
| Đường chéo màn hình | [mm] | 546,86 (21,53 ”) |
| Khu vực hoạt động | [mm] | 476,64 (H) x 268,11 (V) |
| Điểm ảnh H x V | 1920 (x3) x 1080 | |
| Pixel Pitch | [ừm] | 248,25 (mỗi bộ ba) x248,25 |
| Sắp xếp pixel | RGBVertical Stripe | |
| Chế độ hiển thị | Chế độ VA, thường là màu đen | |
| Độ chói trắng (Giữa) | [cd / m2] | 250 (Kiểu chữ) |
| Độ tương phản | 3000 Typ.) | |
| Thời gian đáp ứng | [msec] | 18ms (Typ., Bật / tắt) |
|
Sự tiêu thụ năng lượng (Mô-đun LCD + Bộ phận ốp lưng) |
[Watt] |
15.2 Typ.) Mô-đun LCD ∶PDD (Typ.) = 3.1 @ all white pattern, Fv-60Hz Backlight unit: PBLU (Typ.) = 12.1@Is=65mA |
| Trọng lượng | [Gam] | 1670 |
| Thứ nguyên phác thảo | [mm] | 495,6 (Cao) x 292,2 (V) x10,6 (D) Kiểu chữ. |
| Giao diện điện | LVDS kênh đôi, đầu vào dữ liệu RGB 8 bit | |
| Màu hỗ trợ | 16,7 triệu màu | |
| Xử lý bề mặt | Chống lóa, 3H | |
|
Phạm vi nhiệt độ Điều hành Lưu trữ (Vận chuyển) |
[o C] [o C] |
0 đến +50 -20 đến +60 |
| Tuân thủ RoHS | Tuân thủ RoHS | |
| Tuân thủ TCO | Tuân thủ TCO 6.0 |
Thiệt hại vĩnh viễn có thể xảy ra nếu vượt quá mức đánh giá tối đa sau
| Sự miêu tả | Tối thiểu. | Tối đa | Bài học | Nhận xét |
| Nhiệt độ perating | 0 | 50 | MÁY TÍNH] | Lưu ý 2-1 |
| Nhiệt độ bề mặt kính (hoạt động) | 0 | 65 | reo | Lưu ý 2-1Chỉ chức năng được đánh giá |
| peration Độ ẩm | 5 | 90 | [% RH] | Lưu ý 2-1 |
| Nhiệt độ bảo quản | -20 | 60 | Máy tính] | |
| Độ ẩm lưu trữ | 5 | 90 | T% RH] |
Điều kiện hoạt động được đề xuất
| Biểu tượng | Sự miêu tả | Min | Loại | Max | Bài học | Nhận xét |
| VDD | Nguồn điện Điện áp đầu vào | 4,5 | 5 | 5.5 | [Volt] | |
| IDD | Nguồn điện cung cấp Dòng điện đầu vào (RM) | 0,62 | 0,74 | [MỘT] | VDD = 5.0V, Mẫu màu đen, Fv = 6OHz | |
| 0,7 | 0,84 | [MỘT] | VDD = 5.0V, Mẫu màu đen, Fv = 75Hz | |||
| PDD | Mức tiêu thụ nguồn VDD | 3.1 | 3.7 | [Watt] | VDD = 5.0V, Mẫu màu đen, Fv = 60Hz | |
| 3.5 | 4.2 | Watt] | VDD = 5.0V, Mẫu màu đen, Fv = 75Hz | |||
| Tôi vội vàng | Inrush hiện tại | 3 | [MỘT] | Ghi chú 3-1 | ||
| VDDrp | Điện áp gợn VDD cho phép | 500 | [mV] | VDD = 5.0V, Mẫu màu đen, Fv = 75Hz |
Sau đây là sơ đồ khối của Mô-đun TFT-LCD màu 21,5 inch.
Thông tin chi tiết
Bản vẽ
