Thông tin chi tiết sản phẩm:
|
| Chạm vào: | Màn hình cảm ứng điện trở | Dây điện: | 4/5 dây |
|---|---|---|---|
| Vật liệu cách nhiệt: | > 20MΩ / 25V (DC) | Độ bền: | > 35 triệu lần chạm |
| Truyền ánh sáng: | 82% | Cung cấp hiệu điện thế: | DC5V |
| Phản ứng: | <15ms | Tùy chỉnh: | Hỗ trợ |
| Điểm nổi bật: | Bảng điều khiển cảm ứng 4 dây điện trở,Bảng điều khiển cảm ứng 4 dây 22 inch,bảng điều khiển cảm ứng 35 triệu 5 dây |
||
Công nghệ màn hình cảm ứng điện trở
Công nghệ màn hình cảm ứng điện trở bao gồm một tấm kính hoặc tấm acrylic được phủ các lớp dẫn điện và điện trở.Các lớp mỏng được ngăn cách bởi các chấm phân cách vô hình.Khi hoạt động, một dòng điện di chuyển qua màn hình.Khi áp lực lên màn hình, các lớp được ép lại với nhau, gây ra sự thay đổi trong dòng điện và cảm ứng được đăng ký.
Mặc dù độ rõ nét kém hơn so với các loại màn hình cảm ứng khác, nhưng màn hình điện trở có độ chính xác cao và có ưu điểm là nhạy áp lực nên nó phản hồi với bất kỳ thiết bị đầu vào nào, bao gồm ngón tay, bàn tay đeo găng hoặc bút stylus
Công nghệ màn hình cảm ứng điện trở là công nghệ tiết kiệm chi phí nhất trên thị trường hiện nay.Nó được khuyến nghị khi ngân sách không cho phép các giải pháp mạnh mẽ hơn.
Hạn chế của công nghệ màn hình cảm ứng điện trở:
Không được khuyến nghị cho các ứng dụng truy cập công cộng
Có sự khác biệt về cấu trúc giữa công nghệ 4 dây và 5 dây không?
Cũng giống như công nghệ điện trở tương tự 4 dây, cảm biến điện trở 5 dây tương tự bao gồm các tấm trên và dưới đối diện nhau với một khoảng trống ở giữa.Không giống như công nghệ điện trở 4 dây tương tự, các điện cực được đặt ở bốn góc của tấm dưới cùng trong công nghệ 5 dây tương tự.Quá trình cảm biến như dưới đây
| Thông số kỹ thuật bảng điều khiển cảm ứng điện trở 4 dây | |
| Cỡ chung | 5,7 inch đến 22 inch |
| Phù hợp với | Bảng điều khiển thiết bị hiển thị |
| Cơ khí | |
| Phương pháp nhập | Ngón tay hoặc bàn tay đeo găng tay (cao su, vải hoặc da) |
| Lực lượng hoạt động | Bút cảm ứng hoặc Ngón tay hoặc Tương tự <45g ~ 110g |
| Tác động bóng | ø13.0.Bóng thép / 9g, Chiều cao = 30cm, 1 lần, không gây sát thương [Tác động ở khu vực trung tâm] |
| Độ bền | > 35 triệu lần chạm |
| Độ chính xác vị trí | <1,5% |
| Quang học | |
| Truyền ánh sáng | 82% |
| Bề mặt rõ ràng | <3% |
| Bề mặt chống chói | <4% |
| Chống Newton | <10% |
| Bóng | 90 ± 20 đơn vị độ bóng được thử nghiệm trên bề mặt trước được phủ cứng Theo tiêu chuẩn ASTM D 2457 |
| Điện | |
| Cung cấp hiệu điện thế | DC5V |
| Điện trở mạch | X: 20 ~ 25Ω0, Y: 20 ~ 250Ω |
| Tuyến tính | X <1,5%, Y <1,5% |
| Phản ứng | <15ms |
| Vật liệu cách nhiệt | > 20MΩ / 25V (DC) |
| Sức bền | Không có thiệt hại tác động ở DC50V / 60 giây. |
| Nghị quyết | Dựa trên độ phân giải bộ điều khiển 4096 x 4096 |
| Thuộc về môi trường | |
| Nhiệt độ hoạt động | -10 ° C ~ + 60 ° C |
| Độ ẩm hoạt động | 20% RH ~ 85% RH, không ngưng tụ |
| Nhiệt độ bảo quản | -40 ° C ~ + 80 ° C |
| Độ ẩm lưu trữ | 10% RH ~ 90% RH, không ngưng tụ |
| Không thấm nước | Không bị hư hỏng do nước chảy vào khu vực hoạt động |
| độ tin cậy | |
| Chu kỳ nhiệt | 70 ° C / 240 giờ |
| Chu kỳ lạnh | -40 ° C / 240 giờ |
| Chu kỳ nhiệt | -40 ° C ~ 7 ° 0C [60 phút / vòng] * 10 chu kỳ |
| Hệ thống Operationg | |
| Hệ điêu hanh | Linux / Dos / Windows ME / 95/98 / NT4.0 / XP / 2000/7 / Mac OS |
| Sự bảo đảm | |
| Màn hình cảm ứng 1 năm | |
| Bộ điều khiển cảm ứng 1 năm | |
| Thông số kỹ thuật bảng điều khiển cảm ứng điện trở 5 dây | |
| Cỡ chung | 10,4 inch đến 22 inch |
| Phù hợp với | Bảng điều khiển thiết bị hiển thị |
| Cơ khí | |
| Phương pháp nhập | Ngón tay hoặc bàn tay đeo găng tay (cao su, vải hoặc da) |
| Lực lượng hoạt động | Bút cảm ứng hoặc Ngón tay hoặc Tương tự <45g ~ 110g |
| Tác động bóng | ø13.0.Bóng thép / 9g, Chiều cao = 30cm, 1 lần, không gây sát thương [Tác động ở khu vực trung tâm] |
| Độ bền | > 35 triệu lần chạm |
| Độ chính xác vị trí | <1,5% |
| Quang học | |
| Truyền ánh sáng | 82% |
| Bề mặt rõ ràng | <3% |
| Bề mặt chống chói | <4% |
| Chống Newton | <10% |
| Bóng | 90 ± 20 đơn vị độ bóng được thử nghiệm trên bề mặt trước được phủ cứng Theo tiêu chuẩn ASTM D 2457 |
| Điện | |
| Cung cấp hiệu điện thế | DC5V |
| Điện trở mạch | X: 20 ~ 25Ω0, Y: 20 ~ 250Ω |
| Tuyến tính | X <1,5%, Y <1,5% |
| Phản ứng | <15ms |
| Vật liệu cách nhiệt | > 20MΩ / 25V (DC) |
| Sức bền | Không có thiệt hại tác động ở DC50V / 60 giây. |
| Nghị quyết | Dựa trên độ phân giải bộ điều khiển 4096 x 4096 |
| Thuộc về môi trường | |
| Nhiệt độ hoạt động | -10 ° C ~ + 60 ° C |
| Độ ẩm hoạt động | 20% RH ~ 85% RH, không ngưng tụ |
| Nhiệt độ bảo quản | -40 ° C ~ + 80 ° C |
| Độ ẩm lưu trữ | 10% RH ~ 90% RH, không ngưng tụ |
| Không thấm nước | Không bị hư hỏng do nước chảy vào khu vực hoạt động |
| độ tin cậy | |
| Chu kỳ nhiệt | 70 ° C / 240 giờ |
| Chu kỳ lạnh | -40 ° C / 240 giờ |
| Chu kỳ nhiệt | -40 ° C ~ 7 ° 0C [60 phút / vòng] * 10 chu kỳ |
| Hệ thống Operationg | |
| Hệ điêu hanh | Linux / Dos / Windows ME / 95/98 / NT4.0 / XP / 2000/7 / Mac OS |
| Sự bảo đảm | |
| Màn hình cảm ứng 1 năm | |
| Bộ điều khiển cảm ứng 1 năm | |

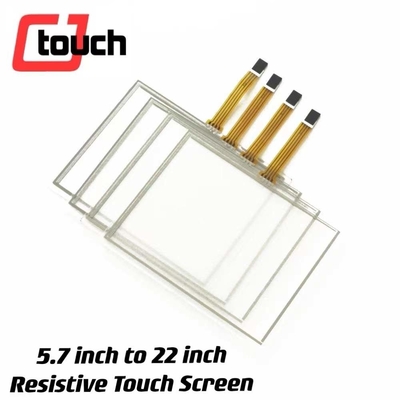

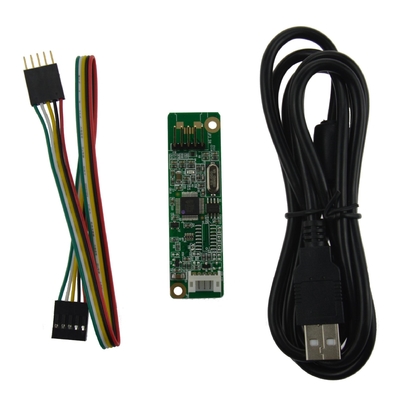

Hình ảnh của sản phẩm
4 bản vẽ dây
5 bản vẽ dây
