Thông tin chi tiết sản phẩm:
|
| Loại: | Màn hình cảm ứng điện trở 4 dây | Vật liệu cách nhiệt: | > 20MΩ / 25V (DC) |
|---|---|---|---|
| Độ bền: | > 35 triệu lần chạm | Truyền ánh sáng: | 82% |
| Cung cấp hiệu điện thế: | DC5V | dây điện: | 4wires |
| Phản ứng: | <15ms | Tùy chỉnh: | Hỗ trợ |
| Điểm nổi bật: | Màn hình cảm ứng điện trở POS,Bảng điều khiển màn hình cảm ứng POS 19 inch,Màn hình cảm ứng điện trở 19 inch |
||
Màn hình cảm ứng điện trở hoạt động như thế nào?
Nói một cách dễ hiểu, Màn hình cảm ứng điện trở là một màn hình máy tính cảm ứng phản hồi bằng cách tạo áp lực. Khi tiếp xúc với bề mặt của màn hình cảm ứng, hai tấm này sẽ được ép lại với nhau. Mỗi trang tính có các đường ngang và dọc ghi lại vị trí chính xác của lần chạm.
Quá trình cảm biến như dưới đây.
Quá trình cảm biến Điện áp được đặt giữa điện cực X1 và X2 trên tấm trên cùng. Sau đó, trên trang tính sẽ có một phân bố đẳng thế song song với X1 và X2.
Giả sử rằng điện cực X1 là 0V (đất), sau đó đặt 5V vào điện cực X2. Nếu điểm trung tâm giữa các điện cực bên phải và bên trái được chạm vào, 2,5V sẽ được đo bằng tấm dưới cùng. Nếu chạm vào một điểm 1/5 cách X1 (4/5 cách X2) thì tấm dưới cùng sẽ đo được 1V. Điểm tọa độ X được phát hiện theo cách này.
Sau khi phát hiện điểm tọa độ theo phương X, điện áp được đặt giữa điện cực Y1 và Y2 trên tấm dưới cùng. Điểm giữa Y1 và Y2 (tọa độ Y) sẽ được đo bằng bảng trên cùng, giống như tọa độ X trong bước 1-2.
Khi tập hợp của bước 1, 3 được lặp lại, các điểm tọa độ X và Y của các vị trí được chạm tiếp tục được phát hiện.
Có sự khác biệt về cấu trúc giữa công nghệ 4 dây và 5 dây không?
Cũng giống như công nghệ điện trở tương tự 4 dây, cảm biến điện trở 5 dây tương tự bao gồm các tấm trên và dưới đối diện nhau với một khoảng trống ở giữa. Không giống như công nghệ điện trở 4 dây tương tự, các điện cực được đặt ở bốn góc của tấm dưới cùng trong công nghệ 5 dây tương tự. Quá trình cảm biến như dưới đây
Tính năng chính
Đặc điểm kỹ thuật của sản phẩm
| Thông số kỹ thuật bảng điều khiển cảm ứng điện trở 4 dây | |
| Cỡ chung | 5,7 inch đến 22 inch |
| Phù hợp với | Bảng điều khiển thiết bị hiển thị |
| Cơ khí | |
| Phương pháp nhập | Ngón tay hoặc bàn tay đeo găng tay (cao su, vải hoặc da) |
| Lực lượng hoạt động | Bút cảm ứng hoặc Ngón tay hoặc Tương tự <45g ~ 110g |
| Tác động bóng | ø13.0. Bóng thép / 9g, Chiều cao = 30cm, 1 lần, không gây sát thương [Tác động ở khu vực trung tâm] |
| Độ bền | > 35 triệu lần chạm |
| Độ chính xác vị trí | <1,5% |
| Quang học | |
| Truyền ánh sáng | 82% |
| Bề mặt rõ ràng | <3% |
| Bề mặt chống chói | <4% |
| Chống Newton | <10% |
| Bóng | 90 ± 20 đơn vị độ bóng được thử nghiệm trên bề mặt trước được phủ cứng Theo tiêu chuẩn ASTM D 2457 |
| Điện | |
| Cung cấp hiệu điện thế | DC5V |
| Điện trở mạch | X: 20 ~ 25Ω0, Y: 20 ~ 250Ω |
| Tuyến tính | X <1,5%, Y <1,5% |
| Phản ứng | <15ms |
| Vật liệu cách nhiệt | > 20MΩ / 25V (DC) |
| Sức bền | Không có thiệt hại tác động ở DC50V / 60 giây. |
| Nghị quyết | Dựa trên độ phân giải bộ điều khiển 4096 x 4096 |
| Thuộc về môi trường | |
| Nhiệt độ hoạt động | -10 ° C ~ + 60 ° C |
| Độ ẩm hoạt động | 20% RH ~ 85% RH, không ngưng tụ |
| Nhiệt độ bảo quản | -40 ° C ~ + 80 ° C |
| Độ ẩm lưu trữ | 10% RH ~ 90% RH, không ngưng tụ |
| Không thấm nước | Không bị hư hỏng do nước chảy vào khu vực hoạt động |
| độ tin cậy | |
| Chu kỳ nhiệt | 70 ° C / 240 giờ |
| Chu kỳ lạnh | -40 ° C / 240 giờ |
| Chu kỳ nhiệt | -40 ° C ~ 7 ° 0C [60 phút / vòng] * 10 chu kỳ |
| Hệ thống Operationg | |
| Hệ điêu hanh | Linux / Dos / Windows ME / 95/98 / NT4.0 / XP / 2000/7 / Mac OS |
| Sự bảo đảm | |
| Màn hình cảm ứng 1 năm | |
| Bộ điều khiển cảm ứng 1 năm | |

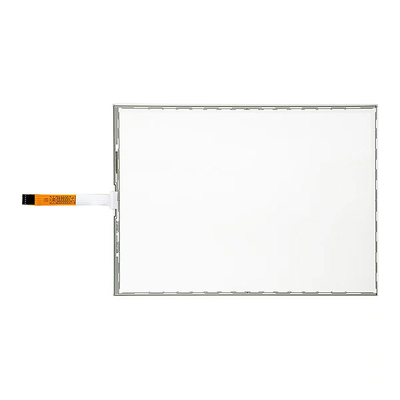

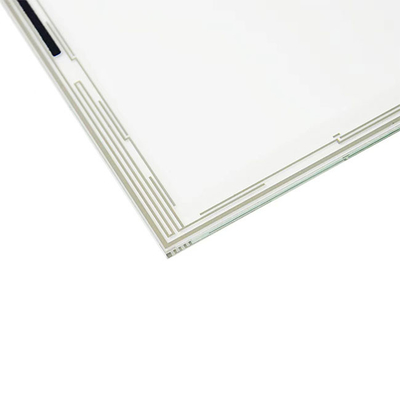

Hình ảnh của sản phẩm
Bản ve ki thuật
