Thông tin chi tiết sản phẩm:
|
| Loại: | Bảng điều khiển cảm ứng điện trở 4 dây | dây điện: | 4wires |
|---|---|---|---|
| Độ bền: | > 35 triệu lần chạm | Điểm chạm: | 1 điểm chạm |
| Truyền ánh sáng: | 82% | Cung cấp hiệu điện thế: | DC5V |
| Phản ứng: | <15ms | Tùy chỉnh: | Hỗ trợ |
| Điểm nổi bật: | Bảng điều khiển màn hình cảm ứng điện trở 4 dây,Màn hình cảm ứng điện trở 7 inch,Bảng điều khiển màn hình cảm ứng điện trở công nghiệp |
||
Điện trở 4 dây là phương pháp cảm nhận cơ bản nhất của công nghệ điện trở.
Các tấm dẫn điện trong suốt trên và dưới có giá trị điện trở đồng nhất, được đặt đối diện nhau bằng một khe hở.Khi chạm vào trang trên cùng, điểm chạm của trang trên sẽ xuất hiện và tiếp xúc với trang dưới cùng.Điểm tiếp xúc được tiến hành và vị trí của nó được cảm nhận.
Là tính năng của công nghệ điện trở 4 ire tương tự, một tấm có điện cực cho hướng dọc trong khi tấm kia có điện cực cho hướng ngang.Điện áp của một điểm chạm được đo bằng tờ kia.Bằng cách này, điểm được chạm theo hướng X và Y sẽ được phát hiện.
Màn hình cảm ứng điện trở hoạt động như thế nào?
Nói một cách dễ hiểu, Màn hình cảm ứng điện trở là một màn hình máy tính cảm ứng phản hồi bằng cách tạo áp lực. Khi tiếp xúc với bề mặt của màn hình cảm ứng, hai tấm này sẽ được ép lại với nhau.Mỗi trang tính có các đường ngang và dọc ghi lại vị trí chính xác của lần chạm.
Có sự khác biệt về cấu trúc giữa công nghệ 4 dây và 5 dây không?
Cũng giống như công nghệ điện trở tương tự 4 dây, cảm biến điện trở 5 dây tương tự bao gồm các tấm trên và dưới đối diện nhau với một khoảng trống ở giữa.Không giống như công nghệ điện trở 4 dây tương tự, các điện cực được đặt ở bốn góc của tấm dưới cùng trong công nghệ 5 dây tương tự.Quá trình cảm biến như dưới đây
Tính năng chính
Đặc điểm kỹ thuật của sản phẩm
| Thông số kỹ thuật bảng điều khiển cảm ứng điện trở 4 dây | |
| Cỡ chung | 5,7 inch đến 22 inch |
| Phù hợp với | Bảng điều khiển thiết bị hiển thị |
| Cơ khí | |
| Phương pháp nhập | Ngón tay hoặc bàn tay đeo găng tay (cao su, vải hoặc da) |
| Lực lượng hoạt động | Bút cảm ứng hoặc Ngón tay hoặc Tương tự <45g ~ 110g |
| Tác động bóng | ø13.0.Bóng thép / 9g, Chiều cao = 30cm, 1 lần, không gây sát thương [Tác động ở khu vực trung tâm] |
| Độ bền | > 35 triệu lần chạm |
| Độ chính xác vị trí | <1,5% |
| Quang học | |
| Truyền ánh sáng | 82% |
| Bề mặt rõ ràng | <3% |
| Bề mặt chống chói | <4% |
| Chống Newton | <10% |
| Bóng | 90 ± 20 đơn vị độ bóng được thử nghiệm trên bề mặt trước được phủ cứng Theo tiêu chuẩn ASTM D 2457 |
| Điện | |
| Cung cấp hiệu điện thế | DC5V |
| Điện trở mạch | X: 20 ~ 25Ω0, Y: 20 ~ 250Ω |
| Tuyến tính | X <1,5%, Y <1,5% |
| Phản ứng | <15ms |
| Vật liệu cách nhiệt | > 20MΩ / 25V (DC) |
| Sức bền | Không có thiệt hại tác động ở DC50V / 60 giây. |
| Nghị quyết | Dựa trên độ phân giải bộ điều khiển 4096 x 4096 |
| Thuộc về môi trường | |
| Nhiệt độ hoạt động | -10 ° C ~ + 60 ° C |
| Độ ẩm hoạt động | 20% RH ~ 85% RH, không ngưng tụ |
| Nhiệt độ bảo quản | -40 ° C ~ + 80 ° C |
| Độ ẩm lưu trữ | 10% RH ~ 90% RH, không ngưng tụ |
| Không thấm nước | Không bị hư hỏng do nước chảy vào khu vực hoạt động |
| độ tin cậy | |
| Chu kỳ nhiệt | 70 ° C / 240 giờ |
| Chu kỳ lạnh | -40 ° C / 240 giờ |
| Chu kỳ nhiệt | -40 ° C ~ 7 ° 0C [60 phút / vòng] * 10 chu kỳ |
| Hệ thống Operationg | |
| Hệ điêu hanh | Linux / Dos / Windows ME / 95/98 / NT4.0 / XP / 2000/7 / Mac OS |
| Sự bảo đảm | |
| Màn hình cảm ứng 1 năm | |
| Bộ điều khiển cảm ứng 1 năm | |

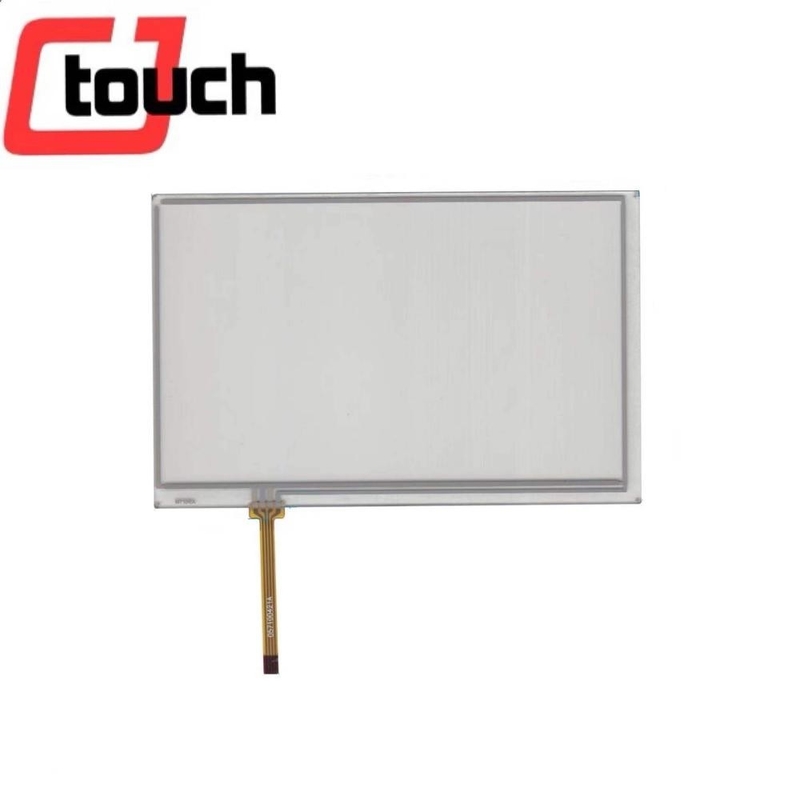

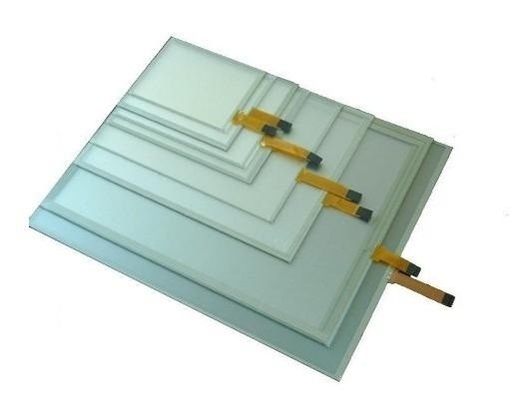

Hình ảnh của sản phẩm
Bản ve ki thuật
